| Ürün adı: | Su Sondajı Rig | Boyut (L * W * H): | 2080 * 780 * 1650mm |
|---|---|---|---|
| Voltaj: | 380V | ağırlık: | 800-950kg |
| Uygulanabilir Endüstriler: | İnşaat işleri | Güç Tipi: | Elektrik |
| tip: | Karot Makinesi | güç: | Dizel motor |
| Vurgulamak: | Geological Drilling Rig Machine,Engineering Geological Drilling Rig,200m Geological Drilling Rig Machine |
||

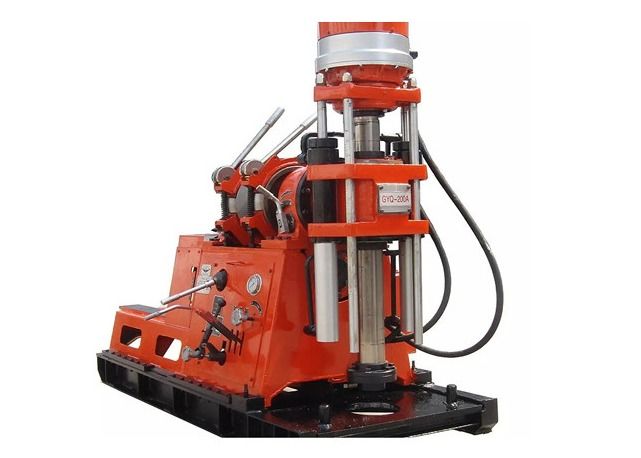

Dizel Motor Mühendisliği Jeolojik Sondaj Makinesi
Ürün Açıklaması
GYQ-200, GYQ-200A ve GYQ-200B'nin tamamı endüstriyel ve sivil inşaat, ayrıca karayolları, demiryolları, köprü temelleri, baraj sahaları, su koruma, su kuyuları, maden araştırmaları ve diğer mühendislik jeolojik araştırmaları için uygundur. , sığ petrol ve gaz madenciliği, Maden tünellerinin havalandırılması ve drenajı ve büyük çaplı kazık deliklerinin inşası.Formasyona bağlı olarak elmas, semente karbür ve burgu gibi matkaplar delme için kullanılabilir.Bu model, kompakt yapı, hafiflik, küçük boyut ve iyi çıkarılabilirlik avantajlarına sahiptir.Bu iki platform, yeni pazarın ihtiyaçlarını karşılamak için nadir bulunan ideal ekipmanlardan biridir.
Ana özellik
1. Daha makul bir hız aralığı seçilir.Sekiz hız seviyesi, merkezi hız değişimi, birbirleriyle kendi kendine kilitleme, büyük düşük hız torku ve geniş bir kullanım alanı vardır.Hem mühendislik jeolojisi araştırması hem de karot delme için uygundur.
2. Sondaj kulesi arızaları güvenli bir şekilde işlemek için uygun iki hız geri vites hızına sahiptir.
3. döner chuck iki tip benimser manuel topu chuck ve otomatik merkezleme hidrolik ayna kullanıcıların seçmek için.
GYQ-200, sıkıştırmada güvenilir, aktif sondaj borusuna zarar vermeyen ve çubuğu durdurmadan uygulanabilen manuel bir top kartı türüdür.GYQ-200A ve GYQ-200B, altı yönlü aktif sondaj borusunu veya yuvarlak sondaj borusunu kelepçeleyebilen hidrolik ayna tipidir.
4. daha az çalışma kolları, daha makul düzeni, esnek ve güvenilir çalışma ile, delik durumu kavramak için yararlı yeterli aletleri ile Donatılmış.
5. Açmak ve kapatmak için esnek ve ayarlanması ve kullanımı kolay iki plakalı normalde kapalı sürtünme kavraması benimsenmiştir.
6. GYQ-200B sondaj kulesi Φ93mm ulaşan, büyük bir dikey delik var ve döner püskürtme için 89 üçlü sondaj borusu kullanabilirsiniz
operasyon.
7. Ön ve arka hareketli yağ silindirleri ile donatılmış olan jiratör, sondaj aletini kaldırmak ve indirmek için çok fazla kolaylık sağlayan 465 mm geriye doğru hareket eder.
8. teçhizat hafif, yapısı kompakt ve sökülmesi kolay ve tepeler veya dağlarda sondaj çalışmaları uygulanabilir.
Teknik parametreler
| Parametre Modeli | GYQ-200 | GYQ-200A | GYQ-200B | |
| Temel parametreler | Delme Derinliği | 200m | 200m | 260 |
| Sondaj Eğimi | 0-360 ° | |||
| Rig Boyutları | 1980 x 780 x 1480mm | 1980 x 780 x 1500 mm | 2080 x 780 x 1650mm | |
| Teçhizat Ağırlığı (Güç Hariç) | 800 kg | 900kg | 950kg | |
| Jiroskop | Sondaj Borusu Sıkma Yöntemi | Bilyalı Kaset | Hidrolik Ayna | Hidrolik Ayna |
| Y160L-4 Motorlu Dikey Şaft Hızı | Güç 15kw Hız 1460rpm Güç 15kw Hız 1460rpm |
Güç 18.5kw Hız 1470rpm |
||
| İleri Hız | 55, 96; 152; 210; 262; 455; 718; 990rpm | |||
| Geri Hız | 44; 206rpm | |||
| Dikey Eksen İnme | 500mm | |||
| Dikey Şaft Torku | 2500N · m | 3200N · m | ||
| Dikey Şaftın Kaldırma Kuvveti | 49KN | 72KN | ||
| Maksimum Dikey Eksen Basıncı | 36KN | 54KN | ||
| Dikey Delik Çapı | Φ63mm | Φ93mm | ||
| vinç | Maksimum Kaldırma Kapasitesi (Düşük Hızlı Tek Halat) | 25KN | ||
| Davul Hızı | 34; 59; 94; 129rpm | |||
| Tel Halat Kaldırma Hızı (Tek Halat Tek Katman) | 0.38; 0.66; 1.05; 1.44M / sn | |||
| Çelik Halat Özellikleri | Φ12.5mm | |||
| Halat Kapasitesi | 30m | |||
| Mobil cihaz | Hareketli Silindir İnme | 465mm | ||
| Rig ile Delik Arası Mesafe | 330mm | |||
| Güç Konfigürasyonu | Y160L-4 Motor | Güç 15KW | Güç 15KW | Güç 18.5KW, |
| Hız 1460r / dak | Hız 1460r / dak | Hız 1470r / dak | ||
| L28 Dizel Motor | Güç 20KW | |||
| Hız 2200r / dak | ||||
