Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | YDL-90HB Sondaj Makinesi | Boyut (L * W * H): | 5200 * 2200 * 2600mm |
|---|---|---|---|
| ağırlık: | 5000kg | Uygulanabilir Endüstriler: | Üretim Tesisi, İnşaat işleri, Enerji ve Madencilik |
| Güç Tipi: | Elektrikli ve Dizel Opsiyonel | tip: | Karot Makinesi |
| Vurgulamak: | Crawler Rotary Water Well Drilling Rigs,Hydraulic Rotary Well Drilling Rig,Small Rock Drilling Equipment |
||

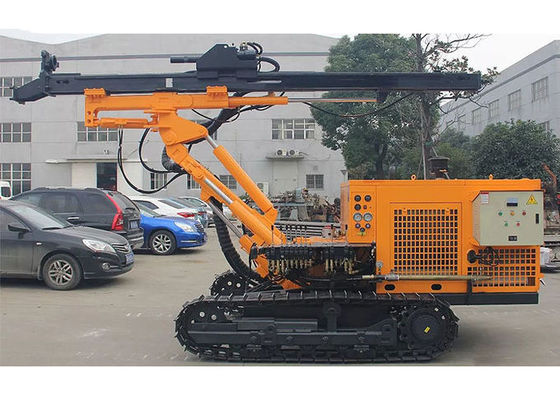

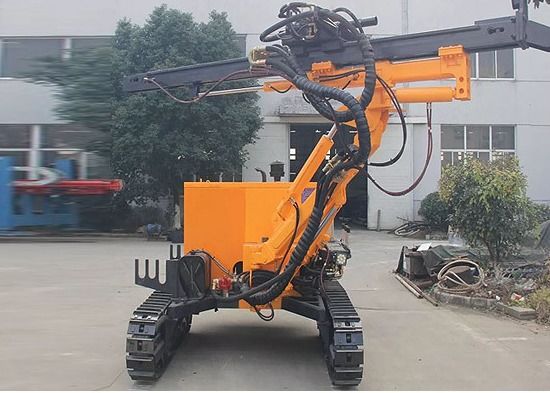

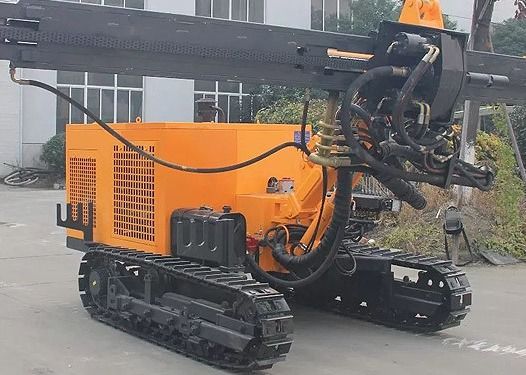

Demirleme için Paletli Tip Döner Kuyu Sondaj Ekipmanları
Ürün Açıklaması
YDL-90HB paletli tip yüksek kaldırma armürlü çok fonksiyonlu sondaj, ankraj, döner jet ve yağış için geliştirilmiş verimli bir sondaj kulesi.Bu teçhizat dizel motor ve elektrik motoru için çift güce sahiptir ve ayrı olarak çalışabilirve ayrı ayrı.Güvenilir ve kararlı bir hidrolik sistemle donatılmış, yüksek torklu bir çift hidrolik motor ile donatılmıştır ve duyarlı bir kayar çerçeveye sahiptir.
Uygulama kapsamı
1. Aşağıdaki işlemler için uygundur:
(1) Dönme hızı yüksektir ve toprak tabakasının verimliliği bükümlü matkapların kullanılmasıyla daha önemlidir.
(2) Sondaj borusu delme, gövde delme ve matkap borusu gövde delme için sabitleme uygulanabilir.
(3) Döner püskürtme tek, çift ve üçlü döner püskürtme yöntemleri için uygun olabilir.
2. Farklı modülleri yapılandırarak, aşağıdaki işlemler için uygun olabilir:
(1) Temel çukur yağışları.
(2) Mikro dökme yığını.
(3) Jeotermal delik (su kuyusu) yapımı.
3. İlgili delme araçları aşağıdaki inşaat işlemleri için geliştirilmiştir:
(1) Üç kanatlı matkap ucu delinir ve çamur boşaltılır.Toprak ve kum tabakalarının yüksek hızda delinmesi için uygundur.
(2) DTH darbeli matkap matkap uçlarını havaya uçurur.Kaya oluşumu ve kırık tabaka inşaatı için uygundur.
(3) Deliğin altında hidrolik kırıcı delme ve çamur tahliyesi.Kırık katmanlar ve kum katmanları gibi büyük su içeriğine sahip tabakaların inşası için uygundur.
(4) Gövde delme.
(5) Sondaj borusu ve gövdesinin bileşik delinmesi.
(6) Tek, çift, üçlü spin sprey, sabit sprey, swing sprey ve diğer spin sprey işlemleri.
Ana özellik:
1. Tork ve hız gerçek ihtiyaçlara göre uygun şekilde eşleştirilebilir.Bileşik gövde delme, teçhizatın uyarlanabilirliğini geliştiren farklı oluşumlara göre karşılık gelen tork jiperi ile yapılandırılabilir.
2. direk seyahat 3.4 metre, hangi 3 metre sondaj borusu için kullanılabilir,
3. paletli şasi ile donatılmış, direk perde ve sol-sağ salıncak, taşıma perde ve sol-sağ salıncak, büyük çaplı avara silindir, 0.9-metre slayt, sondaj kulesi deplasman ve konumlandırma son derece esnek ve kullanışlı hale getirir delik destek cihazı delme için Kararlı ve güvenilir.
4. Maksimum kaldırma yüksekliği 3.5m
5. Kullanıcılar kazanmak için 1.5 ton araç seçebilirsiniz.
6, kullanıcı otomatik bırakma seçebilirsiniz.
Teknik parametreler:
| Döner Sprey | Döner Püskürtme Kazık Çapı (mm) | Tek: 400 ~ 600 Çift: 600 ~ 1200, |
| Üçlü: 800 ~ 1600 | ||
| Delme Derinliği (m) | 20 ~ 50 | |
| Çapa (DTH) | Delme Çapı (mm) | Φ100 ~ Φ210 |
| Delme Derinliği (m) | 60 ~ 90 | |
| Matkap Ucu Çapı (mm) | Φ73, Φ89, Φ102, Φ114 | |
| Temel parametreler | Kayar Kızak Hareketi (mm) | 900 |
| Eğim Taşıma Açısı | 0 ° Yukarı, 135 ° Aşağı | |
| Taşıma Açısı | 95 ° Sol (5 ° Sağ) | |
| 5 ° Sol (95 ° Sağ) | ||
| Direk Eğim Açısı | 55 ° Yukarı, 15 ° Aşağı | |
| Direk Dönüş Açısı | 45 ° Sol ve Sağ | |
| Maksimum Kaldırma Yüksekliği (m) | 3.5 | |
| Rotator Çıkış Hızı (r / dak) | 0 ~ 175 (Kademesiz Ayarlanabilir) | |
| Jiroskop Çıkış Torku (N · m) | 5300 | |
| Jiroskop Hareketi (mm) | 3400 | |
| Kayar Kızak Hareketi (mm) | 900 | |
| Gyrator Kaldırma Kuvveti (Kn) | 60 | |
| Rotator Kaldırma Hızı (m / dak) | 0 ~ 1.6 (Kademesiz Ayarlanabilir), | |
| 1.6, 5.8, 23.4 | ||
| Dönme Basıncı (KN) | 30 | |
| Döner Basınç Hızı (m / dak) | 0 ~ 2.7 (Kademesiz Ayarlanabilir), | |
| 2,7, 9,5, 38,4 | ||
| Yürüyüş Yolu | Yürüme yarışı | |
| tırmanma kabiliyeti | 30 ° | |
| Yürüyüş Hızı (Km / s) | 2 | |
| Giriş Gücü (Dizel Motor) | 55KW, 1500r / dak | |
| Giriş Gücü (Motor) | 55KW, 1480r / dakika | |
| Taşıma Durumu (Uzunluk X Genişlik X Yükseklik) (mm) | 5200 * 2200 * 2600 | |
| Ağırlık (kg) | 5000 |
